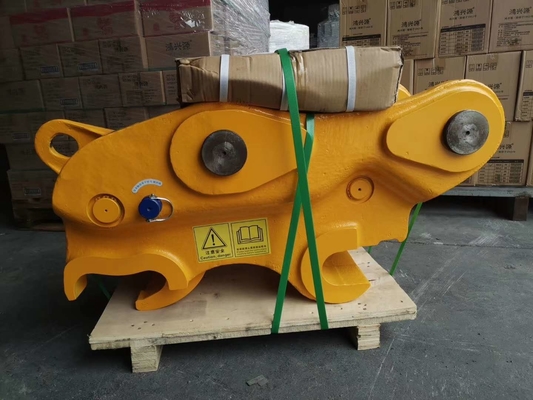

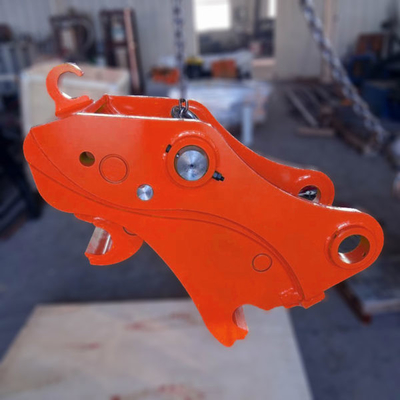

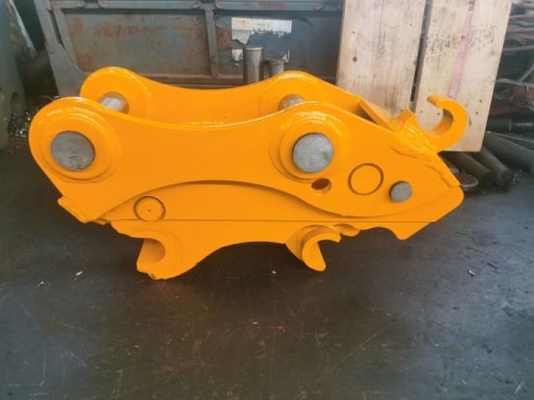

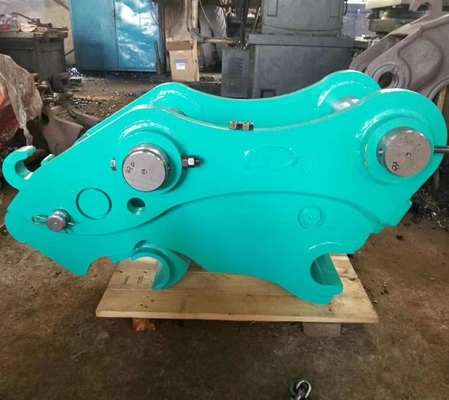

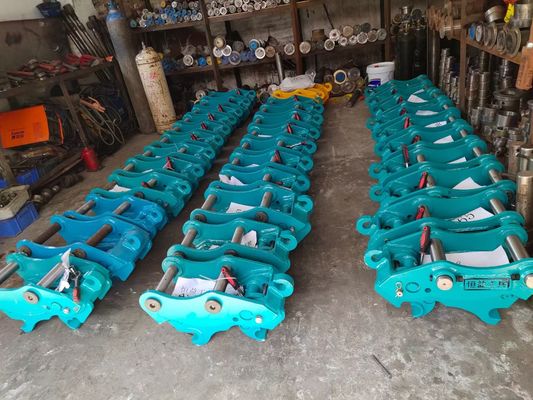

발굴기 20톤 발굴기 PC200 PC230을 위한 수압 급속 스키치 결합기
생산 설명
빠른 커플러는 빠르게 구성 부품의 모든 종류를 설치할 수 있습니다 (바구니, 리퍼, 압축기, 수압 망치, 등)
발굴기의 사용 범위를 확장하고 시간을 크게 절약하고 업무 효율성을 향상시킬 수 있습니다.
빠른 결합기, 또한 빠른 연결기라고도 알려져 있으며, 기계적 빠른 결합기 및 수압적 빠른 결합기로 나눌 수 있습니다.
특징
1중간 및 높은 팽창 강철은 부착기의 몸 전체에 사용되어 원치 않는 무게를 추가하지 않고 매우 견고합니다.
2기울기 각도 ±45°
3고품질의 재료 (Q345b) 는 높은 강도와 좋은 경사 저항을 제공합니다.
4- 작고, 유지보수 없이, 전기 제어 시스템이 객실에 설치되어, 조작이 쉬워요.
5. 안전 보장 하 여 수압 제어 밸브의 안전 장치를 사용 합니다.
6. 핀을 해체하지 않고 액세서리를 변경할 수 있습니다
생산 세부 사항
|
모델
|
HT 02 | HT 04 | HT 06 | HT 08 | HT 10 | HT 17 | HT 미니 | |
| 운반기 무게 | 톤 | 4 ~ 6 | 5-9 | 9~19 | 17-23 | 23~35 | 33-45 | 1.5-4 |
| 핀 지름 | mm | 45-50 | 50-55 | 60~70 | 70~80 | 80~90 | 90~120 | 25-40 |
| 팔 너비 | mm | 155-170 | 180~200 | 232-315 | 306-340 | 325-350 | 416-469 | 80~140 |
| 핀 중심 거리 | mm | 230~270 |
290-360
|
380-420 | 460-480 | 473-540 | 550-620 | 80~150 |
| 실린더 스케일링 거리는 | mm | 205-270 | 340-450 | 340-486 | 256-590 | 413-590 | 520-590 | 170~206 |
| 압력 | 1kg/cm2 | 40~380 | 40~380 | 40~380 | 40~380 | 40~380 | 40~380 | 40~380 |
| 석유 흐름 | L/min | 10~20 | 10~20 | 10~20 | 10~20 | 10~20 | 10~20 | 10~20 |
| 무게 | 1kg | 50~60 | 80~90 | 120~130 | 280-290 | 450-530 | 450-580 | 25~30 |
