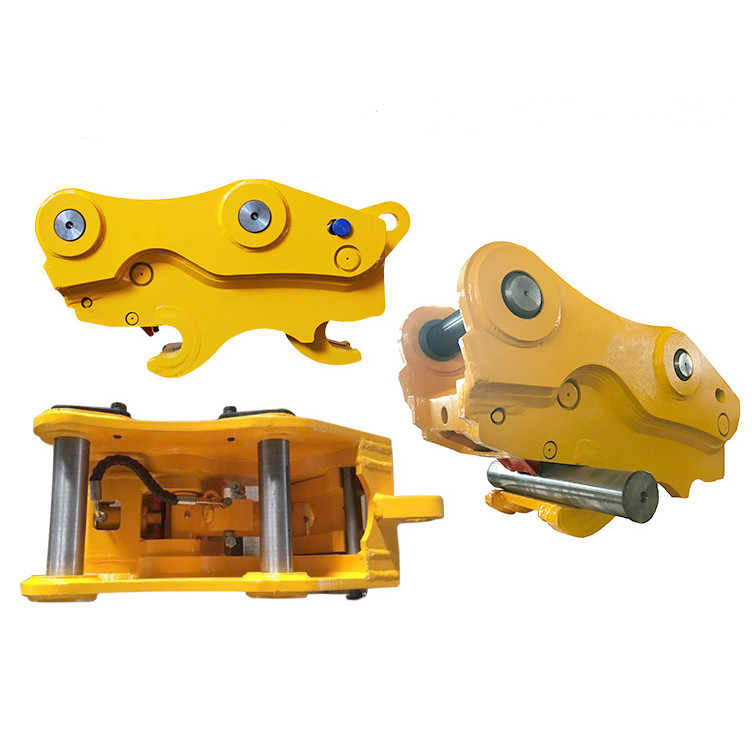

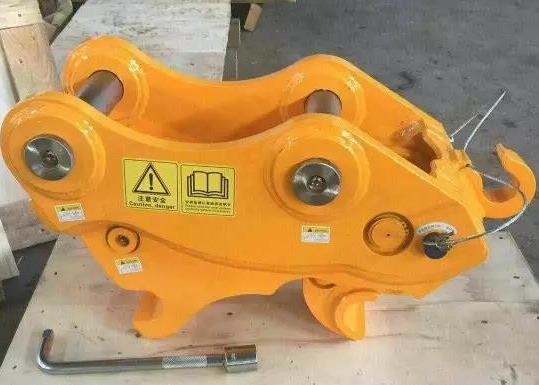

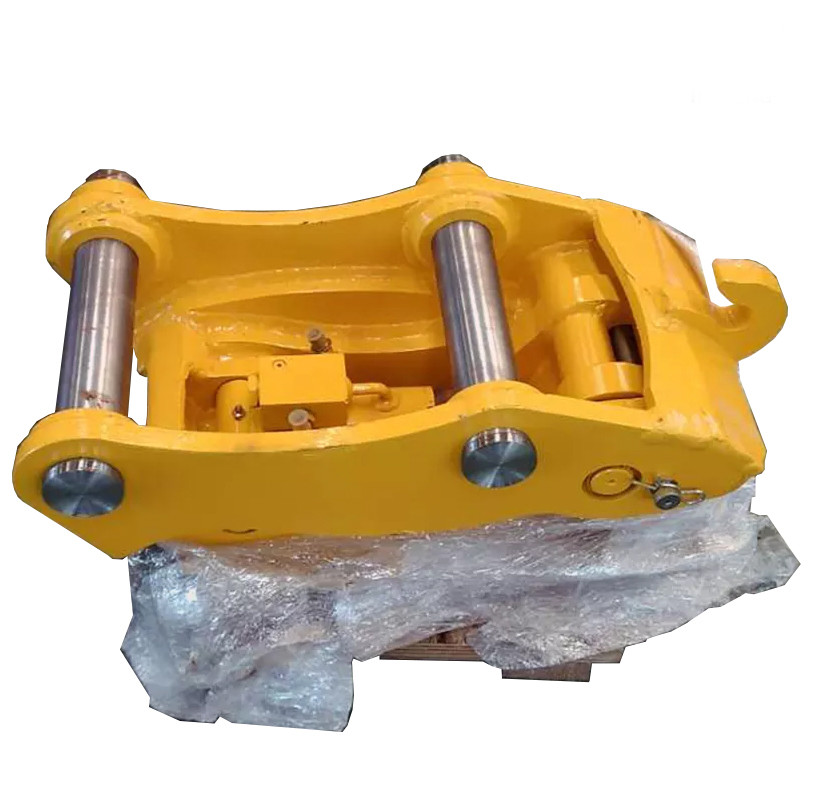

모든 브랜드 굴삭기를 위해 빠른 20 톤 내지 90 톤 퀵 히치 굴삭기
제품 상세정보 :
신속접연기 (또한 불린 퀵 히치는) 기계에 버킷과 부착의 빠른 교체를 허락하기 위해 건설 기계와 함께 사용됩니다. 그들은 부착을 위해 손으로 장착핀을 내쫓고 삽입하기 위해 망치를 사용할 필요성을 제거합니다. 그들은 굴삭기, 작은 굴삭기, 백호 로더와 기타에 사용될 수 있습니다.
우리는 3가지 타입을 공급할 수 있습니다 : 수압식, 더블 락 타입과 메카니컬 형.
장점 :
1. 용접 결합 기술 : 전체 용접되고 부서지도록 쉽지 않은 15년 경험.
2. 그리스 니플 : 핀을 입도록 쉽지 않게 하세요
3. 더블 락 시스템 : 전방 턱 장치와 후방 안전 장치는 작업을 매우 안전하게 합니다. 어느 것이 팽팽하게 핀을 받아들입니달지라도 실린더 갑자기 사용중지.
4. 수입된 기름은 실린더를 달고 전혀 쉽게 피해에
5. 안전핀과 굴삭기 없이 운영자는 홀로 택시에서 그것을 운영할 수 있습니다.
6. 애플리케이션의 넓은 범위 : 비교된 채 정기적 퀵 히치의 C 거리(A)에 대한 고정된 C와 함께, 다중 퀵 히치는 더 탄력적입니다. 그것은 범위 이내에 C 거리(A)에 C와 모든 부착에 적합합니다.
1. 실린더를 열고, 하락이 완전히 열린 전방 턱 안전 장치로 확장된다는 것을 보증하세요.
2. 라인은 부착을 올리고, 프론트 어태치먼트 핀을 종사합니다.
3. 실린더를 마무리하세요. 이것은 슬라이드 기구를 수축시킬 것이고 명백하게 프론트 어태치먼트 안전핀 주위에 전방 턱 안전 래치를 잠글 것입니다.
4. 다시 실린더를 여세요. 슬라이딩 메커니즘은 후방 부착 핀 위에 후방 슬라이드 후크를 확장하고 종사할 것입니다.
5. 연결 시험을 계속하세요.
모델 | 유닛 |
01D (a) |
01D (b) |
02D | 04D | 06D | 08D | 10D |
담체 중량 | T | 1~2 | 2~4 | 4~6 | 6~8 | 10~15 | 15~27 | 25~36 |
pin 직경 | 밀리미터 | 30 | 35/40 | 45 | 50/55 | 60/65 | 70/80 | 90/100 |
팔 폭(W1) | 밀리미터 | 105~125 | 110~135 | 140~180 | 185~220 | 220~270 | 105~138 | 105~140 |
심심 (A1) |
밀리미터 | 120~140 | 140~215 | 185~290 | 260~320 | 340~430 | 380~490 | 460~550 |
거리를 설비하기 (A2) |
밀리미터 | 120~140 | 140~215 | 185~290 | 260~320 | 340~430 | 380~490 | 460~550 |
동작 압력 | 바 | 40~248 | 40~248 | 40~248 | 40~205 | 40~205 | 40~205 | 40~205 |
오일 흐름 | L/min | 10~20 | 10~20 | 10~20 | 10~20 | 10~20 | 10~20 | 10~20 |
단일 가중치 | Kg | 20 | 23.5 | 51-80 | 110 | 185 | 340 | 500 |
유니트 길이 | 밀리미터 | 370 | 400 | 505-610 | 655 | 820 | 980 | 1060 |
단위 폭 | 밀리미터 | 220 | 240 | 275-330 | 312 | 440 | 510 | 560 |
유닛 높은 것 | 밀리미터 | 210 | 210 | 265-320 | 335 | 410 | 490 | 560 |
